數據結構及主要技術指標

運輸與安裝及其它注意事項

·電纜應適用于一切運輸工具，成盤電纜禁止平放裝卸，運輸過程中避免雨淋，不能長時間在陽光下暴曬，避免與銳利物品碰撞、拉掛，禁止于易燃、易爆物品混裝

·倉儲應通風干燥，電纜儲存期一般為15年

·電纜安裝應嚴格按〈〈煤礦安全規程〉〉執行

·電纜燃燒時會釋放有毒氣

煤礦用阻燃通信電纜……mh 聚乙烯絕緣……Y 銅質線芯……省落
鋁-聚乙烯粘結護層……A 聚乙烯內護層……省落
銅絲編織鎧裝……B 藍阻燃聚氯乙烯護套……V 鋼絲鎧裝藍阻燃聚氯乙烯護套……32
銅絲編織屏蔽……P 軟質線芯……R

符合：MT386-1995《煤礦用阻燃電纜阻燃性的試驗方法和判定規則》及Q/TX 002-2006 《煤礦用阻燃通信電纜》
礦用通信電纜MHYVR電纜（PUYVR電纜、礦用防暴電纜）（1×2?1×4 3×2 4×2 5×2 10×2 對數）×7/0.28?7/0.37 7/0.43 7/0.52 （導體直徑）

產品命名代號

煤礦用阻燃通信電纜……ＭＨ　聚乙烯絕緣……Ｙ　　銅質線芯……省落
鋁-聚乙烯粘結護層……Ａ　聚乙烯內護層……省落
銅絲編織鎧裝……Ｂ　藍阻燃聚氯乙烯護套……V　鋼絲鎧裝藍阻燃聚氯乙烯護套……３２
銅絲編織屏蔽……Ｐ　軟質線芯……Ｒ
煤礦用聚乙烯絕緣鋁帶聚乙烯粘結護套層聚氯乙烯護套通信電纜
用途：較潮濕的斜井和斜巷
MHYAV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

煤礦用聚乙烯絕緣鋁帶聚乙烯粘結護套層鋼絲鎧裝聚氯乙烯護套通信電纜
用途：煤礦用豎井和斜井
MHYA32(5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

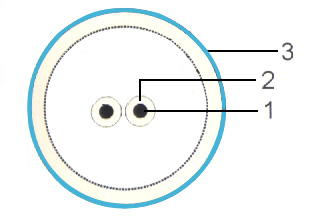

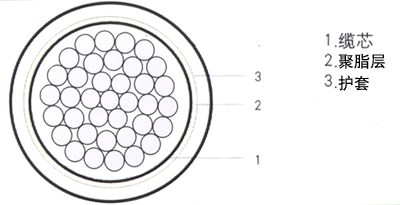

煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜
用途：礦廠普通信號傳輸固定鋪設

MHYV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

煤礦用聚乙烯絕緣鋁帶聚乙烯粘結護套層鋼絲鎧裝聚氯乙烯護套通信電纜
用途：煤礦用豎井和斜井
MHYV32(5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

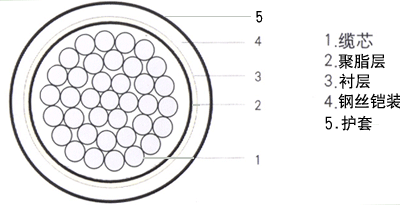

煤礦用鎧裝通信電纜
用途：直埋或管道鋪設
MHYA22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）
MHYV22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 對數)×0.5、0.6、0.7、0.8、0.9、1.0（導體直徑）

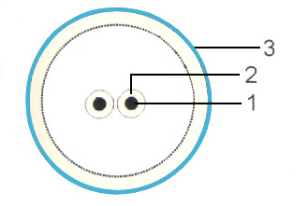

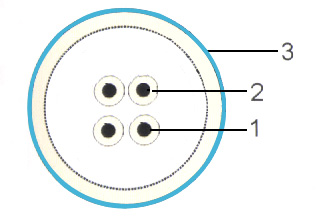

煤礦用聚乙烯絕緣阻燃聚氯乙烯護套監測信號軟電纜
用途：礦廠作普通信號傳輸，可移動使用
MHYVR（PUYVR)(1×2?1×4 3×2 4×2 5×2 10×2? 20*2?對數)×7/0.28?7/0.37 7/0.43 7/0.52 （導體直徑）

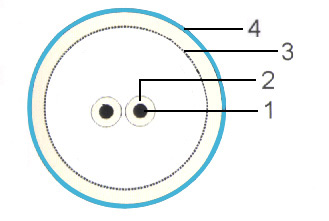

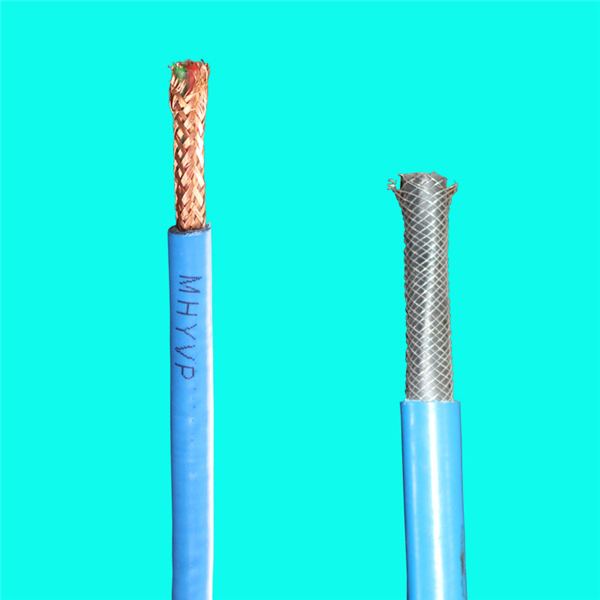

煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信軟電纜
用途：電場干擾較大的場所作信號傳輸電纜較柔軟

MHYVRP(1×2?1×4 3×2 4×2 5×2 10×2?? 20*2對數)×7/0.28?7/0.37 7/0.43 7/0.52 （導體直徑）

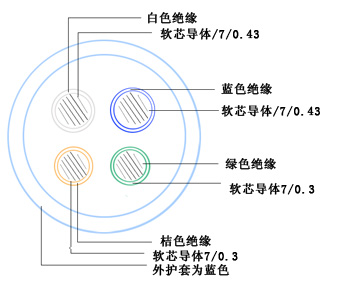

煤礦用聚乙烯絕緣阻燃聚氯乙烯護套加強型電話軟電纜
用途：機械損傷較高的平巷和斜巷

MHJYV(四鋼三銅）（1×2 1×4 3×2 4×2?5×2 10×2 對數）×7/0.28（導體直徑）

說明:參考標準MT818.14--1999標準

工作條件:

電纜使用環境溫度-40℃ ~ +50℃

電纜敷設溫度≥-10℃

在25℃時的溫度≤95%

電纜敷設時彎曲半徑：
MHYV型電纜≥ 10倍電纜外徑
其余型號電纜≥15倍電纜外徑
